SAN Storage 개념 정리

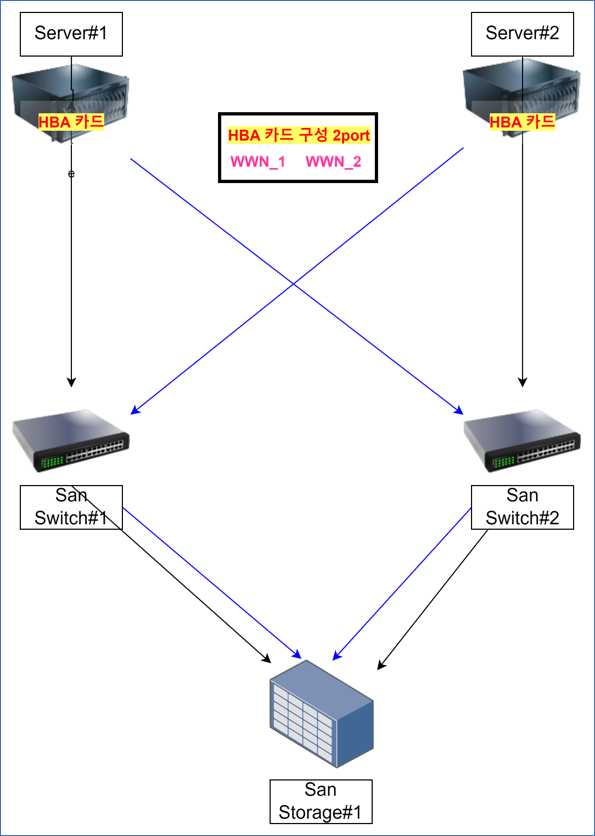

FC-SAN 구성

■FC-SAN 구성 방법 ① San Switch: 조닝 　- 포트 조닝, WWN 조닝 중 선택. ② San Storage: RAID 구성 (볼륨 그룹)     - 스토리지 내부 하드디스크를 레이드로 묶는다.  ③ San Storage: 논리 볼륨 생성 (LUN)     - 2번에서 묶은 RAID (볼륨 그룹)에서 논리 볼륨 생성. ④ San Storage: 서버에 할당 할 볼륨 설정     - LUN 번호를 확인 후 필요한 서버에 LUN을 할당한다. ⑤ Server: 멀티패스 드라이브 설치     - 스토리지와 연결 된 경로가 복수 경로 이기 때문에, 할당 받은 동일한 디스크가 2개로 보이는걸 하나로 인식시키기 위해 멀티패스로 묶는다.     - San Swtich는 기본적으로 Active:Active 설정이다. ■샌 스토리지 구성 방법 ① WWN 조닝     - 서버 HBA <-> 스토리지에는 고유의 WWN 값이 존재      - 서버의 WWN과 스토리지 WWN을 연결     - 샌 스위치에 아무 포트에나 연결해도 문제없다.     - 하드웨어, 즉 HBA카드가 고장 날 경우 샌 스위치에서 재 설정이 필요하다.     - 선 연결이 빈번하게 변경되는 시스템에 어울린다. ② 포트 조닝     - 서버 <---> 샌 스위치 <---> 스토리지구성: 샌 스위치에 연결 된 서버,스토리지 포트끼리 묶음      - HBA의 2port중 1port가 고장 났을 경우,  반대편 port에 연결 해도 통신의 문제가 없음      - 샌 스위치에 연결되는 포트 대상 위치가 바뀔 경우 샌 스위치의 재 설정이 필요 (포트 고장에 주의)      - 선 연결의 변경이 없는 시스템에 어울린다.
